TTT-910 Schraubfallsimulator
Features
- Überprüfung von motorischen Drehmomentschraubern >> mit dem Drehmomentprüfgerät TTT-300.
- “Weicher Schraubfall B” >> in Anlehnung an ISO 5393.
Beschreibung

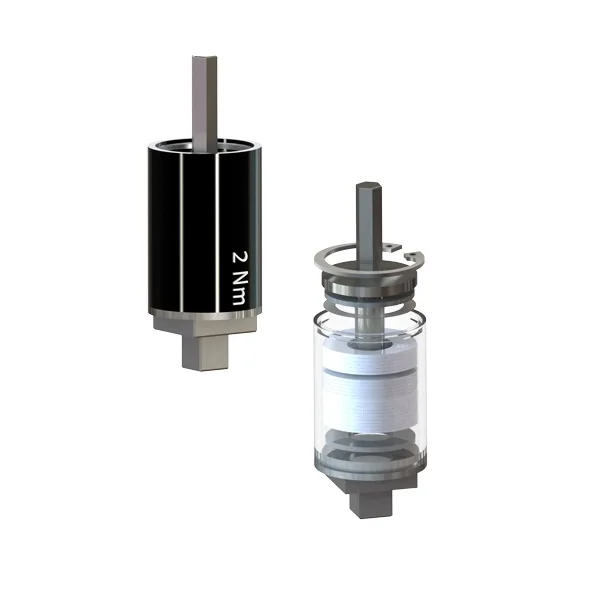

Die Schraubfallsimulatoren ergänzen den ToolTorqueTester TTT-300 und ermöglicht das Überprüfen des Drehmoments von elektromotorischen oder pneumatischen Schraubern (nicht für Schlag-/Impulsschrauber). Der Schraubfallsimulator wird zwischen Werkzeug und Sensor im ToolTorqueTester TTT-300 eingesetzt. Mit dem Schraubfallsimulator lässt sich so im Rahmen der Werkzeugüberwachung die Genauigkeit von elektrischen Montagewerkzeugen flexibel und präzise überprüfen.

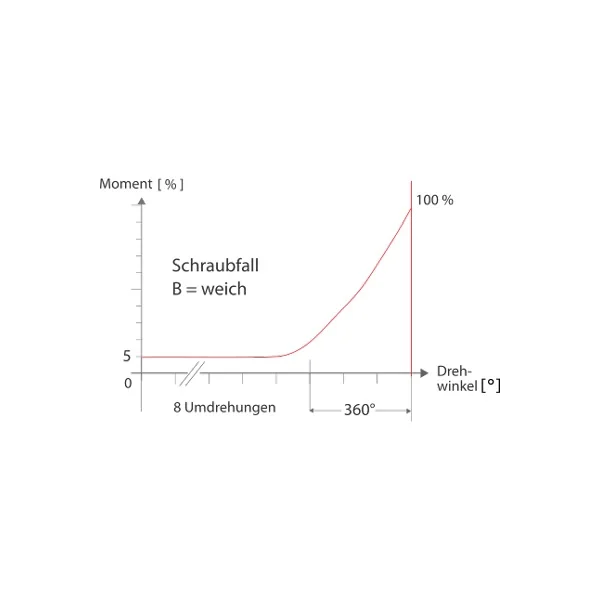

Der Schraubfallsimulator erzeugt den “Schraubfall B = weich” vom Eindrehen bis zum Festziehen in Anlehnung an ISO 5393:2013, d. h. Anstieg des Drehmoments von 5 auf 100 % nach ca. 360° (ca. 8 freie Umdrehungen, danach Momentanstieg).
| Artikel | Messbereich | Antrieb (6-Kant) | Abtrieb (4-Kant) |
|---|---|---|---|
| TTT-910B2 Schraubfallsimulator für Drehmomentprüfgerät | 2 Nm | 6.3 mm | 3/8 “ |
| TTT-910B5 Schraubfallsimulator für Drehmomentprüfgerät | 5 Nm | 6.3 mm | 3/8 “ |
| TTT-910C1 Schraubfallsimulator für Drehmomentprüfgerät | 10 Nm | 6.3 mm | 3/8 “ |
Technisches Datenblatt
Bedienungsanleitung

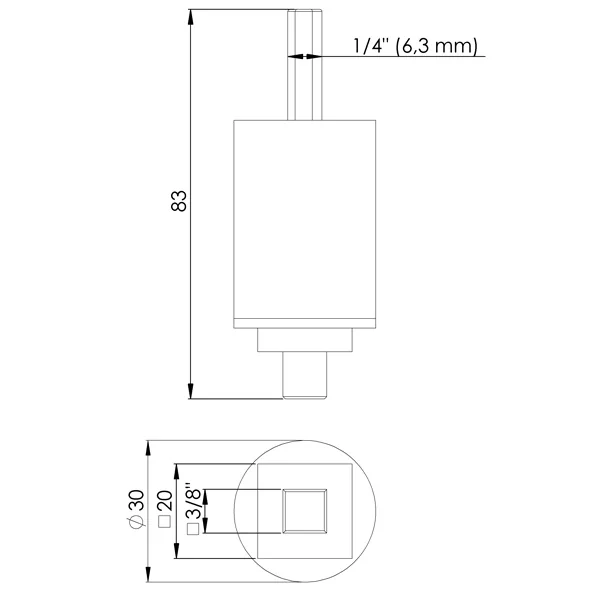

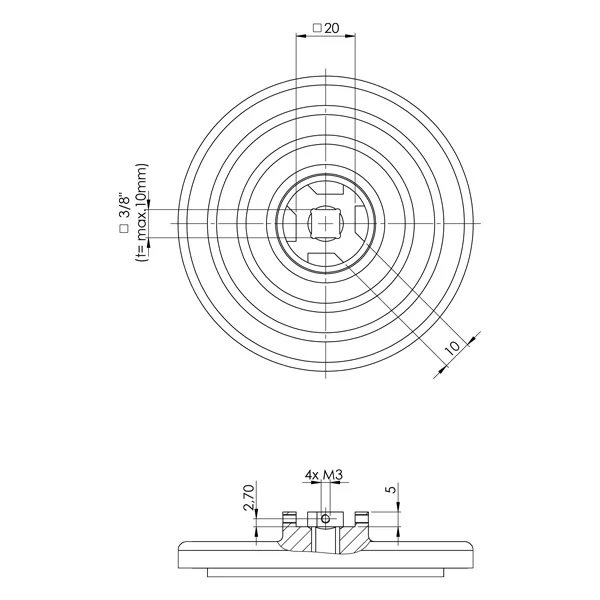

2D-Zeichnung
| Typ |
TTT-910B2, TTT-910B5, TTT-910C1 |
|---|
