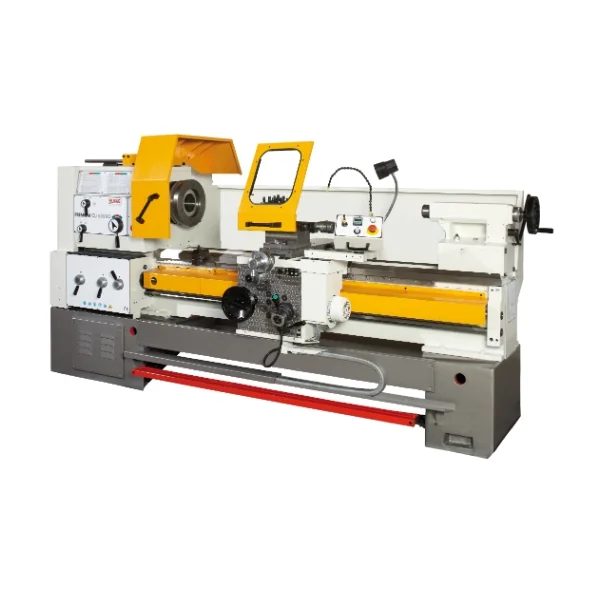

ELMAG Universal-Drehmaschine – PREMIUM CU 630 RD – Spitzenweite 2000mm

Universal-Drehmaschine PREMIUM CU 630 RD – Vario Spitzenweite 2000mm
88641 – 9004853886416

inkl. RÖHM-Drehfutter

Weitere Eigenschaften

• Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
• Vorschubumkehr
• Verschiebbare Schutzabdeckung
• Gestriebesteller
• Halogenlampe
• Kühlmittelpumpe
• Not-Aus-Taster
• Eilgangsmotor Längsschlitten

Drehmaschinen Serie PREMIUM CU

Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.

Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser – besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.

Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.

Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.

Leistungsdaten und Aufnahmen:

– Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
– Drehgröße über Schlitten Ø 190-940 x 6.000 mm
– Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
– Drehfutteraufnahme: DIN 55027
– Pinolenaufnahme: MK 3 – MK 6

Serienausstattung:

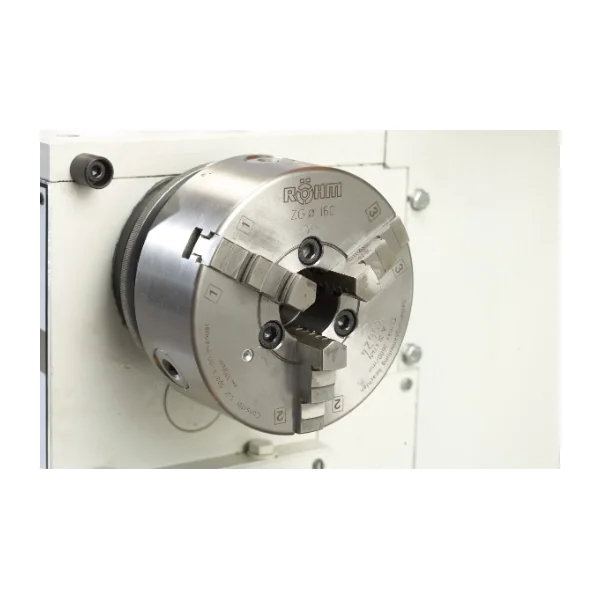

– RÖHM Dreibacken-Drehfutter

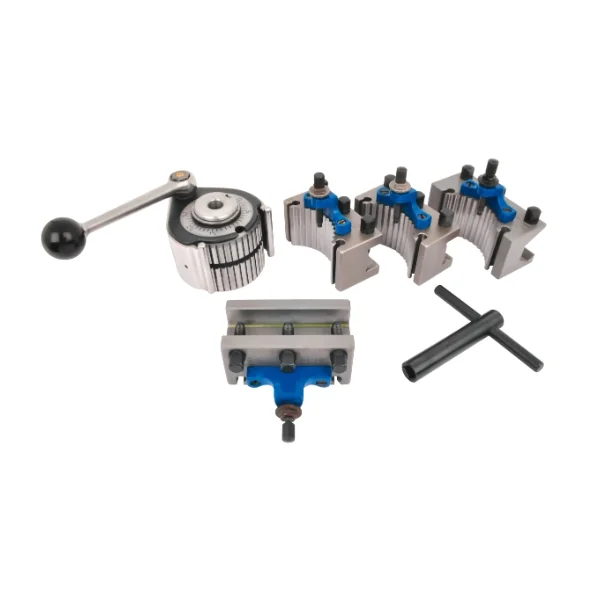

– Schnellwechsel-Stahlhalter-Set, 5-teilig
– Halogen-Maschinenlampe
– Not-Aus-Taster / Nullspannungsauslöser
– Drehfutterschutz mit Sicherheitsschalter
– Werkzeugschlitten mit Spritzschutz
– Untergestell / Spänewanne / Spritzwand
– Werkzeugsatz / Bedienungsanleitung / CE

Standards Serie PREMIUM CU:

– Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
– Demontierbare Brücke
– Prismenführungen
– Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
– Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
– Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
– Vorschubumkehrschaltung
– Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen

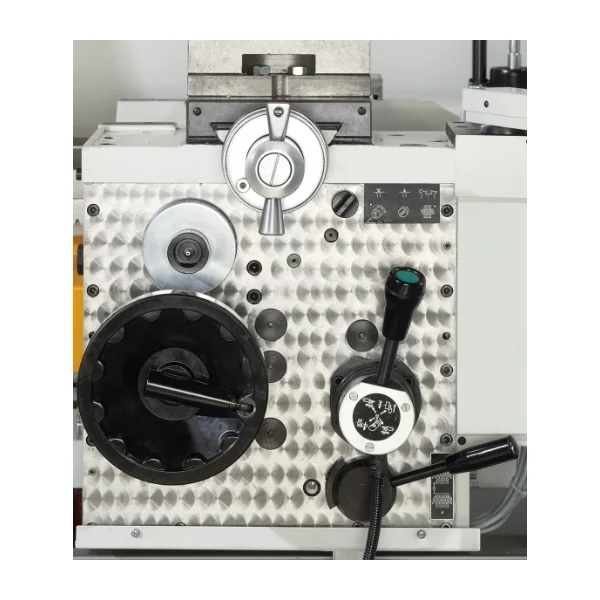

– Werkzeugschlitten mit Schlossmutter
– Präzise Schlittenführungen, einstellbar
– Massiver Reitstock mit Kegeldrehverschiebung
– Drehmaschinengenauigkeit nach DIN

Sonderzubehör:

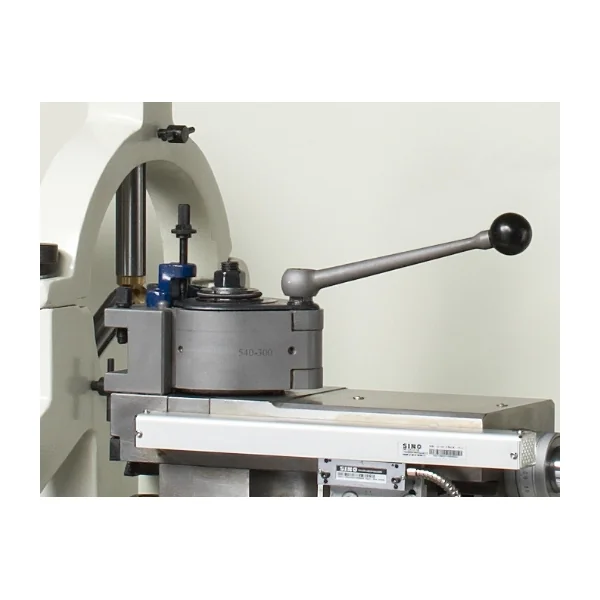

– Digitale Positionsanzeige SINO für 3 Achsen
– Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
– Wendeplatten-Satz 7-teilig, 25 x 25 mm
– Stechwerkzeugsortiment inkl. Platten, 6-teilig
– Maschinenschuh Ø 160 mm, 6 Stk.

auf Anfrage:
– Mitlauflünette
– Stehlünette
– Stehlünette mit Kugellagerführung
– Planscheibe
– 4-Backen Planscheibenfutter

Spitzenweite: 2000mm
Spitzenhöhe: 315mm
Drehdurchmesser über Bett: 630mm
Drehdurchmesser über Schlitten: 430mm
Drehdurchmesser ohne Brücke: 830mm
Maschinenbettbreite: 400mm
Querschlittenweg: 315mm
Oberschlittenweg: 130mm
Drehmeißelquerschnitt, max.: 32x32mm
Drehfutteraufnahme: (DIN 55027) Nr. 11
Spindelaufnahme (Drehspindel): 120mm
Spindelbohrung: 103mm
Drehzahlbereich 1, stufenlos: 16 – 63UpM
Drehzahlbereich 2, stufenlos: 63 – 250UpM
Drehzahlbereich 3, stufenlos: 315 – 1250UpM
Längsvorschübe: (120) 0,04 – 12mm/U
Quervorschübe: (120) 0,02 – 6mm/U
Gewindemaß metrisch: (64) 0,5 – 120mm
metrische Modulgewinde: (64) 0,125 – 30mm
Zollgewinde, Gänge G: (64) 60 – 1/4G/‘
Zoll Modulgewinde, Gänge G: (64) 240 – 1G/‘
Pinolenaufnahme: MK 5
Pinolendurchmesser: 90mm
Pinolenweg: 230mm
Motorleistung: 11000W
Netzanschluss: 400/50V/Hz
Länge (gesamt): 3600mm
Höhe (gesamt): 1400mm
Gewicht: 3310kg
Ursprungsland: BG

Herstellerinformationen

ELMAG Entwicklungs und Handels GmbH
Hannesgrub Nord 19
4911 Tumeltsham
Burgenland
Österreich
