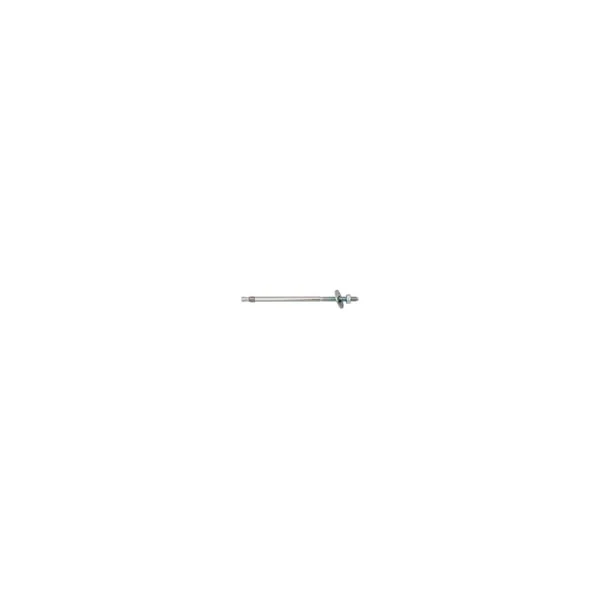

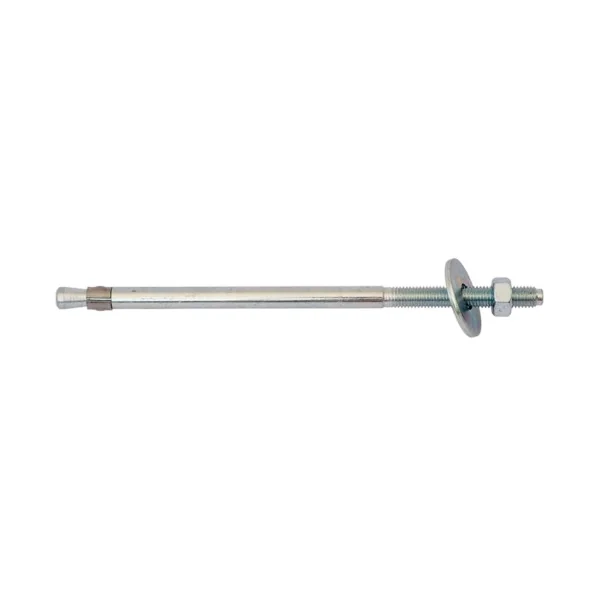

Bolzenanker B-U 12-105/200 – 1 St. (VE=25)

Beschreibung

Technische Daten Dübeldurchmesser : 12 mm Dübellänge : 200 mm Material: Stahl, galvanisch verzinkt Zulassung : ETA-01/0003, Option 7 für gerissenen Beton max. Befestigungsstärke : 105/122* mm min. Bohrtiefe : 90/70* mm Verankerungstiefe : 65/48* mm Gewinde x Läge : 12×80 mm Schlüsselweite : 19 Unterlegscheibe : 2,5×44 mm Anzahl Dübel : 1 Stück *Bohrtiefe, max. Befestigungsstärke für reduzierte Verankerungstiefe (reduzierte Lasten beachten) Eignung Zugelassen für: ungerissenen Beton C 20/25 bis C 50/60 Geeignet auch für: Beton B15 bis B55, Naturstein mit dichtem Gefüge. Zur Befestigung von: Stahl- und Holzkonstruktionen, Fassaden- und Fensterelementen, Geländer, Konsolen, Maschinen, Treppen, Tore, etc. Eigenschaften/Montage Bolzenanker zur Verarbeitung in zeitsparender Durchsteckmontage hohe Tragfähigkeit bei kleinen Achs- und Randabständen vielseitiger Einsatz für Mittel- und Schwerlastanwendungen Zulässige LastenZulässige zentrische Zuglast eines Einzeldübels ohne Randeinfluss und einer effektiven Verankerungstiefe von 65 mm. ungerissener Beton = C20/25 = 11,9 kN ungerissener Beton = C25/35 = 13,1 kN ungerissener Beton = C30/37 = 14,5 kN ungerissener Beton = C40/50 = 16,8 kN ungerissener Beton = C50/60 = 18,5 kN max. Drehmoment = 50 Nm min. Achsabstand = 90 mm min. Randabstand = 105 mm auf Anfrage erhalten Sie von uns weitere Angaben zu den Anwendungsbedingungen der Zulassung ETA-01/0003
